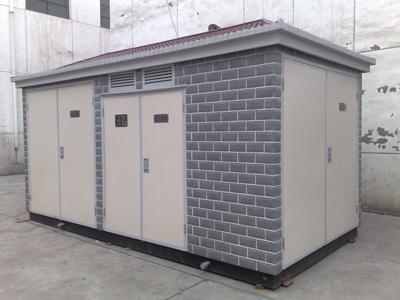

關于箱變電站是指將高壓開關設備、低壓開關設備、電能計量設備、無功補償裝置等，按照特定的接線方式組合在一起，組成一個或幾個箱體的緊湊成套配電裝置。用于額定電壓10/0.4KV的三相交流系統中作接線和供電之用。下面小編告訴大家箱變電站的工作原理是什么？
相對于同容量的歐式箱變，美式箱變結構更加合理。因為歐式箱變是將變壓器與一般高壓電器設備同裝在一個金屬殼體內，造成變壓器室溫很高，散熱困難，影響出力；另一方面，歐式箱變采用普通高壓負荷開關和熔斷器、低壓開關柜，因此體積較大。美式箱變的結構不同于歐式箱變。在配置上，其低壓室、變電室、高壓室等均為目字型配置，但均為品字型配置。就結構而言，這種箱式變分為前、后兩部分，前部為高、低壓工作間隔，工作間隔內包括高低壓接線端、負荷開關操作手柄、無載調壓分節開關、插入式熔斷器、油位計等；后部為注油箱及散熱片，將變壓器繞組、鐵芯、高壓負荷開關、熔斷器放入變壓器油箱。
油浸金屬氧化物避雷器也可用于避雷器。變電所取消了油枕，采用油加氣隙體積恒定的原則設計了密封油箱，油箱和散熱器暴露在空氣中，無散熱困難。低電壓斷路器采用塑殼斷路器作為主斷路器和出線斷路器。因為簡化了結構，這類箱變電站的占地面積和體積大大減少，因為體積很小，加上只有一面開門，所以所需的占地面積只有歐式箱的四分之一，體積只有同容量歐式箱的四分之一到三分之一。美式箱變高電壓側采用熔斷器保護，低壓側采用塑殼自動空氣斷路器保護，與中國10kV配變保護相同。高電壓熔斷器保護變壓器內部發生故障，自動空氣斷路器保護低壓側線路發生過電流，短路，欠電壓。美式箱式存在缺陷。因負載開關浸在油中，被油電弧碳化，分解，產生乙炔等有害氣體，使其性能降低，事故頻發。看清楚斷點，便于檢修。由于有些低壓保護計量方式不同于中國，所以美式箱變本身并沒有低壓保護計量。根據用戶的需求，在低壓側增加了低壓配電柜，以滿足用戶的需要。因箱式變電所長時間在陽光直射下，影響了塑殼斷路器的散熱，使斷路器負荷和短路電流不能正常運行，容易引發高壓側故障。
